| BS/ISO Chain number | Dimensions | Ultimate tensile strength | Average tensile strength | Weight per meter | Designation | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

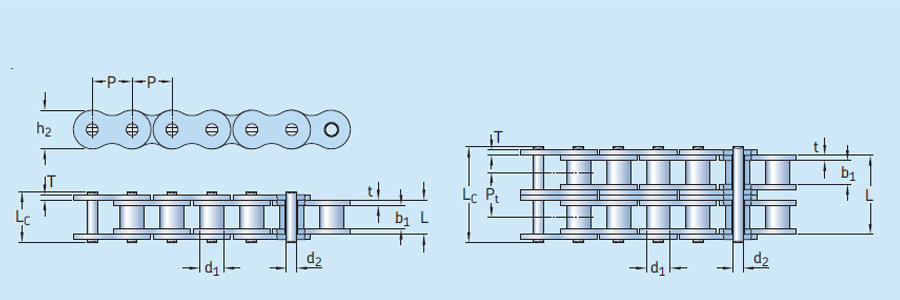

| Pitch | Roller diameter | Width between inner plates | Pin diameter | Pin length | Inner plate height | Plate thickness | Transverse pitch | |||||||
| P | d1 max | b1 min | d2 max | L max | LC max | h2 max | t max | T max | Pt max | Q min | Q0 max | q | ||
| – | mm | kN | kg/m | – | ||||||||||
| 04B-1 | 6,000 | 4,00 | 2,80 | 1,85 | 6,80 | 7,8 | 5,00 | 0,60 | 0,60 | – | 3,0 | 3,2 | 0,11 | PHC 04B-1… |
| 05B-1 | 8,000 | 5,00 | 3,00 | 2,31 | 8,20 | 8,9 | 7,10 | 0,80 | 0,80 | – | 5,0 | 5,9 | 0,20 | PHC 05B-1… |
| 06B-1* | 9,525 | 6,35 | 5,72 | 3,28 | 13,15 | 14,1 | 8,20 | 1,30 | 1,30 | – | 9,0 | 10,4 | 0,41 | PHC 06B-1… |
| PHC 08B-1… | 0,69 | 19,4 | 18,0 | – | 1,60 | 1,60 | 11,80 | 18,2 | 16,70 | 4,45 | 7,75 | 8,51 | 12,700 | 08B-1 |
| 10B-1 | 15,875 | 10,16 | 9,65 | 5,08 | 19,50 | 20,9 | 14,70 | 1,70 | 1,70 | – | 22,4 | 27,5 | 0,93 | PHC 10B-1… |
| 12B-1 | 19,050 | 12,07 | 11,68 | 5,72 | 22,50 | 24,2 | 16,00 | 1,85 | 1,85 | – | 29,0 | 32,2 | 1,15 | PHC 12B-1… |
| 16B-1 | 25,400 | 15,88 | 17,02 | 8,28 | 36,10 | 37,4 | 21,00 | 4,15 | 3,10 | – | 60,0 | 72,8 | 2,71 | PHC 16B-1… |
| 20B-1 | 31,750 | 19,05 | 19,56 | 10,19 | 41,30 | 45,0 | 26,40 | 4,50 | 3,50 | – | 95,0 | 106,7 | 3,70 | PHC 20B-1… |
| 24B-1 | 38,100 | 25,40 | 25,40 | 14,63 | 53,40 | 57,8 | 33,20 | 6,00 | 4,80 | – | 160,0 | 178,0 | 7,10 | PHC 24B-1… |
| PHC 28B-1… | 8,50 | 222,0 | 200,0 | – | 6,00 | 7,50 | 36,70 | 69,5 | 65,10 | 15,90 | 30,99 | 27,94 | 44,450 | 28B-1 |
| 32B-1 | 50,800 | 29,21 | 30,99 | 17,81 | 66,00 | 71,0 | 42,00 | 7,00 | 6,00 | – | 250,0 | 277,5 | 10,25 | PHC 32B-1… |
| 40B-1 | 63,500 | 39,37 | 38,10 | 22,89 | 82,20 | 89,2 | 52,96 | 8,50 | 8,00 | – | 355,0 | 394,0 | 16,35 | PHC 40B-1… |
| 48B-1 | 76,200 | 48,26 | 45,72 | 29,24 | 99,10 | 107,0 | 63,80 | 12,00 | 10,00 | – | 560,0 | 621,6 | 25,00 | PHC 48B-1… |
| 56B-1 | 88,900 | 53,98 | 53,34 | 34,32 | 114,60 | 123,0 | 77,80 | 13,50 | 12,00 | – | 850,0 | 940,0 | 35,78 | PHC 56B-1… |
| 64B-1 | 101,600 | 63,50 | 60,96 | 39,40 | 130,00 | 138,5 | 90,17 | 15,00 | 13,00 | – | 1120,0 | 1240,0 | 46,00 | PHC 64B-1… |
| 72B-1 | 114,300 | 72,39 | 68,58 | 44,48 | 147,40 | 156,4 | 103,60 | 17,00 | 15,00 | – | 1400,0 | 1550,0 | 60,80 | PHC 72B-1… |
| 05B-2 | 8,000 | 5,00 | 3,00 | 2,31 | 13,9 | 14,5 | 7,10 | 0,80 | 0,80 | 5,64 | 7,8 | 10,2 | 0,33 | PHC 05B-2… |
| 06B-2* | 9,525 | 6,35 | 5,72 | 3,28 | 23,4 | 24,4 | 8,20 | 1,30 | 1,30 | 10,24 | 16,9 | 18,7 | 0,77 | PHC 06B-2… |
| 08B-2 | 12,700 | 8,51 | 7,75 | 4,45 | 31,2 | 32,2 | 11,80 | 1,60 | 1,60 | 13,92 | 32,0 | 38,7 | 1,34 | PHC 08B-2… |
| 10B-2 | 15,875 | 10,16 | 9,65 | 5,08 | 36,1 | 37,5 | 14,70 | 1,70 | 1,70 | 16,59 | 44,5 | 56,2 | 1,84 | PHC 10B-2… |
| 12B-2 | 19,050 | 12,07 | 11,68 | 5,72 | 42,0 | 43,6 | 16,00 | 1,85 | 1,85 | 19,46 | 57,8 | 66,1 | 2,31 | PHC 12B-2… |
| 16B-2 | 25,400 | 15,88 | 17,02 | 8,28 | 68,0 | 69,3 | 21,00 | 4,15 | 3,10 | 31,88 | 106,0 | 133,0 | 5,42 | PHC 16B-2… |
| 20B-2 | 31,750 | 19,05 | 19,56 | 10,19 | 77,8 | 81,5 | 26,40 | 4,50 | 3,50 | 36,45 | 170,0 | 211,2 | 7,20 | PHC 20B-2… |
| 24B-2 | 38,100 | 25,40 | 25,40 | 14,63 | 101,7 | 106,2 | 33,20 | 6,00 | 4,80 | 48,36 | 280,0 | 319,2 | 13,40 | PHC 24B-2… |
| 28B-2 | 44,450 | 27,94 | 30,99 | 15,90 | 124,6 | 129,1 | 36,70 | 7,50 | 6,00 | 59,56 | 360,0 | 406,8 | 16,60 | PHC 28B-2… |
| PHC 32B-2… | 21,00 | 508,5 | 450,0 | 58,55 | 6,00 | 7,00 | 42,00 | 129,6 | 124,6 | 17,81 | 30,99 | 29,21 | 50,800 | 32B-2 |
| 40B-2 | 63,500 | 39,37 | 38,10 | 22,89 | 154,5 | 161,5 | 52,96 | 8,50 | 8,00 | 72,29 | 630,0 | 711,9 | 32,00 | PHC 40B-2… |
| 48B-2 | 76,200 | 48,26 | 45,72 | 29,24 | 190,4 | 198,2 | 63,80 | 12,00 | 10,00 | 91,21 | 1000,0 | 1130,0 | 50,00 | PHC 48B-2… |
| 56B-2 | 88,900 | 53,98 | 53,34 | 34,32 | 221,2 | 229,6 | 77,80 | 13,50 | 12,00 | 106,6 | 1600,0 | 1760,0 | 71,48 | PHC 56B-2… |
| 64B-2 | 101,60 | 63,50 | 60,96 | 39,40 | 249,9 | 258,4 | 90,17 | 15,00 | 13,00 | 119,89 | 2000,0 | 2200,0 | 91,00 | PHC 64B-2… |
| 72B-2 | 114,30 | 72,39 | 68,58 | 44,48 | 283,7 | 292,7 | 103,60 | 17,00 | 15,00 | 136,27 | 2500,0 | 2750,0 | 120,40 | PHC 72B-2… |
| 05B-3 | 8,000 | 5,00 | 3,00 | 2,31 | 19,5 | 20,2 | 7,10 | 0,80 | 0,80 | 5,64 | 11,1 | 13,8 | 0,48 | PHC 05B-3… |
| 06B-3* | 9,525 | 6,35 | 5,72 | 3,28 | 33,5 | 34,6 | 8,20 | 1,30 | 1,30 | 10,24 | 24,9 | 30,1 | 1,16 | PHC 06B-3… |
| 08B-3 | 12,700 | 8,51 | 7,75 | 4,45 | 45,1 | 46,1 | 11,80 | 1,60 | 1,60 | 13,92 | 47,5 | 57,8 | 2,03 | PHC 08B-3… |
| 10B-3 | 15,875 | 10,16 | 9,65 | 5,08 | 52,7 | 54,1 | 14,70 | 1,70 | 1,70 | 16,59 | 66,7 | 84,5 | 2,77 | PHC 10B-3… |
| 12B-3 | 19,050 | 12,07 | 11,68 | 5,72 | 61,5 | 63,1 | 16,00 | 1,85 | 1,85 | 19,46 | 86,7 | 101,8 | 3,46 | PHC 12B-3… |
| 16B-3 | 25,400 | 15,88 | 17,02 | 8,28 | 99,8 | 101,2 | 21,00 | 4,15 | 3,10 | 31,88 | 160,0 | 203,7 | 8,13 | PHC 16B-3… |
| 20B-3 | 31,750 | 19,05 | 19,56 | 10,19 | 114,2 | 117,9 | 26,40 | 4,50 | 3,50 | 36,45 | 250,0 | 290,0 | 10,82 | PHC 20B-3… |
| 24B-3 | 38,100 | 25,40 | 25,40 | 14,63 | 150,1 | 154,6 | 33,20 | 6,00 | 4,80 | 48,36 | 425,0 | 493,0 | 20,10 | PHC 24B-3… |
| 28B-3 | 44,450 | 27,94 | 30,99 | 15,90 | 184,2 | 188,7 | 36,70 | 7,50 | 6,00 | 59,56 | 530,0 | 609,5 | 24,92 | PHC 28B-3… |
| 32B-3 | 50,800 | 29,21 | 30,99 | 17,81 | 183,2 | 188,2 | 42,00 | 7,00 | 6,00 | 58,55 | 670,0 | 770,5 | 31,56 | PHC 32B-3… |
| 40B-3 | 63,500 | 39,37 | 38,10 | 22,89 | 226,8 | 233,8 | 52,96 | 8,50 | 8,00 | 72,29 | 950,0 | 1092,5 | 48,10 | PHC 40B-3… |
| 48B-3 | 76,200 | 48,26 | 45,72 | 29,24 | 281,6 | 289,4 | 63,80 | 12,00 | 10,00 | 91,21 | 1500,0 | 1710,0 | 75,00 | PHC 48B-3… |
| 56B-3 | 88,900 | 53,98 | 53,34 | 34,32 | 327,8 | 336,2 | 77,80 | 13,50 | 12,00 | 106,6 | 2240,0 | 2240,0 | 107,18 | PHC 56B-3… |
| 64B-3 | 101,60 | 63,50 | 60,96 | 39,40 | 369,8 | 378,3 | 90,17 | 15,00 | 13,00 | 119,89 | 3000,0 | 3300,0 | 136,00 | PHC 64B-3… |
| 72B-3 | 114,30 | 72,39 | 68,58 | 44,48 | 420,0 | 429,0 | 103,60 | 17,00 | 15,00 | 136,27 | 3750,0 | 4125,0 | 180,00 | PHC 72B-3… |
